地址： https://pan.baidu.com/s/1nWDaXbclQ6Sk8WXPCPydgg
提取码：1234

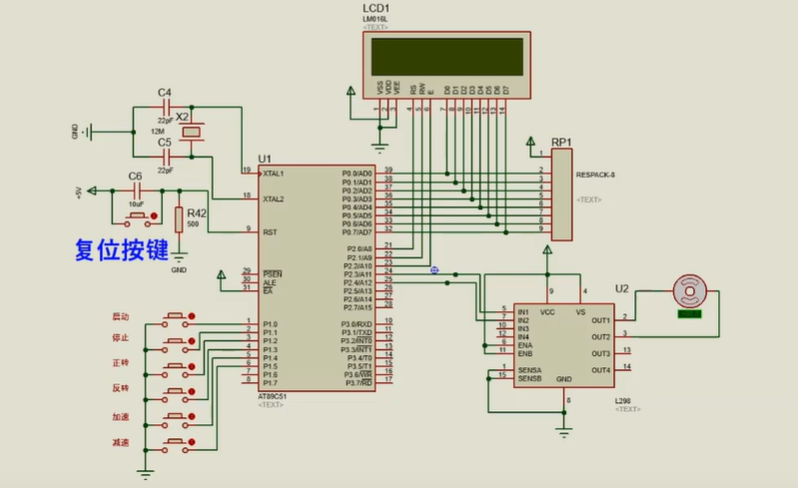

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C51 是一款常用的 8 位单片机，由 Atmel 公司（现已被 Microchip 收购）生产。它基于标准的 8051 内核，并在此基础上进行了一些增强和改进。以下是 AT89C51 芯片的详细介绍：

1. 主要特性：

内核: 基于标准的 8051 内核，指令集兼容。
存储器:
程序存储器 (Flash ROM): 4KB 可编程 Flash ROM，用于存储程序代码。 这意味着代码可以被擦除和重新编程，方便开发和调试。
数据存储器 (RAM): 128 字节内部 RAM，用于存储程序运行时的变量和数据。
工作电压: 4.0V - 5.5V。
时钟频率: 0 MHz - 24 MHz。 芯片可以工作在不同的时钟频率下，这影响了指令的执行速度。
I/O 端口: 32 个可编程 I/O 口线，分为 4 个 8 位端口 (P0, P1, P2, P3)。 这些端口可以配置为输入或输出，用于连接外部设备。
定时器/计数器: 两个 16 位定时器/计数器。 用于实现定时和计数功能。
中断: 5 个中断源：2 个外部中断、2 个定时器中断、1 个串口中断。 中断允许单片机响应外部事件，提高系统的实时性。
串行通信: 全双工 UART 串行端口。 用于与其他设备进行串行通信。
功耗模式: 支持空闲模式和掉电模式，以降低功耗。 空闲模式下，CPU 停止工作，但外设继续运行；掉电模式下，所有功能都停止工作，功耗最低。
封装形式: DIP40, PLCC44, TQFP44 等多种封装形式。
2. 引脚说明 (以 DIP40 为例):

VCC: 电源正极。
GND: 电源地。
P0.0 - P0.7: P0 口，8 位双向 I/O 口。 具有复用功能，可以作为外部存储器的地址/数据总线。
P1.0 - P1.7: P1 口，8 位双向 I/O 口。
P2.0 - P2.7: P2 口，8 位双向 I/O 口。 在访问外部存储器时，提供高 8 位地址。
P3.0 - P3.7: P3 口，8 位双向 I/O 口。 具有第二功能，例如串口通信、外部中断、定时器/计数器输入等。
RST: 复位引脚，高电平有效。
ALE/PROG: 地址锁存允许/编程脉冲。 在访问外部存储器时，用于锁存 P0 口的低 8 位地址。 在编程时，作为编程脉冲输入。
PSEN: 外部程序存储器允许输出。 用于读取外部程序存储器中的指令。
EA/VPP: 外部访问允许/编程电压。 当 EA 为高电平时，单片机首先执行内部程序存储器中的指令；当 EA 为低电平时，单片机只执行外部程序存储器中的指令。 在编程时，用于施加编程电压。
XTAL1, XTAL2: 晶振引脚，用于连接外部晶振，提供时钟信号。
3. 工作原理:

AT89C51 的工作原理和标准的 8051 单片机类似：

复位: 单片机上电后，首先进行复位操作，使单片机进入初始状态。
取指令: CPU 从程序存储器中读取指令。
译码: CPU 对指令进行译码，确定指令的功能。
执行: CPU 执行指令，例如进行算术运算、逻辑运算、数据传输、控制 I/O 口等。
循环: 重复步骤 2-4，直到程序执行完毕或进入中断服务程序。
4. 应用领域:

AT89C51 应用非常广泛，包括：

工业控制: 例如电机控制、温度控制、液位控制等。
仪器仪表: 例如数字万用表、示波器、频率计等。
家用电器: 例如洗衣机、空调、电饭煲等。
消费电子: 例如遥控器、玩具、电子钟等。
通信设备: 例如无线模块、传感器网络等。
5. 编程:

AT89C51 可以使用多种编程语言进行编程，最常用的是 C 语言和汇编语言。

C 语言: C 语言具有结构化、模块化、可移植性强等优点，适合开发复杂的应用程序。常用的 C 语言编译器有 Keil C51 等。
汇编语言: 汇编语言可以直接操作硬件，代码效率高，适合开发对实时性要求高的应用程序。
6. 优点:

成熟可靠: 8051 内核经过多年的发展和应用，非常成熟可靠。
易于学习: 8051 的指令集简单易懂，学习曲线平缓。
开发工具丰富: 有大量的开发工具和参考资料可供选择。
价格低廉: AT89C51 芯片价格低廉，适合大批量应用。
7. 缺点:

存储器容量有限: 4KB Flash ROM 和 128 字节 RAM 相对较小，可能不适合复杂的应用程序。
运算速度较慢: 与现代的 32 位单片机相比，运算速度较慢。
外设功能较少: 外设功能相对简单，可能需要使用外部扩展芯片。

在使用AT89C52/AT89C51芯片时，为了确保其稳定运行并延长其使用寿命，需注意以下关键事项：

1. 电源管理
   电压范围：AT89C52/AT89C51的工作电压范围为4.0V至5.5V，确保电源电压在此范围内，避免过高或过低的电压导致芯片损坏。
   去耦电容：在VCC和GND引脚之间添加0.1μF的去耦电容，以滤除电源噪声，确保电源稳定。
2. 复位电路
   复位引脚（RST）：复位引脚需要在上电时保持高电平（至少2个机器周期）以确保芯片正确复位。可以使用RC电路或专用复位芯片来实现可靠的复位。
   复位时间：确保复位时间足够长（通常为10ms以上），以避免复位不完全。
3. 时钟设置
   晶振选择：选择符合芯片规格的晶振，典型值为12MHz。确保晶振和负载电容（通常为20pF至30pF）匹配，以保证时钟信号的稳定性。
   时钟引脚：将晶振正确连接到XTAL1和XTAL2引脚，并确保电容接地。
4. I/O端口配置
   端口模式：在软件中正确配置I/O端口为输入或输出模式，避免端口冲突。
   电流限制：每个I/O引脚的最大输出电流为20mA，整个端口的电流不应超过80mA，以防止芯片过热或损坏。
5. 编程与擦写
   编程器：使用支持AT89C52/AT89C51的编程器进行代码烧录，确保编程电压和时序正确。
   擦写次数：AT89C52/AT89C51的Flash存储器支持约1000次擦写操作，避免频繁擦写以延长芯片寿命。
6. 外部存储器接口
   地址和数据线：如果需要扩展外部存储器，确保地址线和数据线连接正确，并添加适当的锁存器（如74HC373）以分离地址和数据。
   控制信号：正确连接ALE、PSEN、EA等控制信号，以确保外部存储器的正常访问。
7. 热管理
   散热：在高负载或高温环境下，确保芯片有良好的散热条件，必要时可以添加散热片。
   工作温度：芯片的工作温度范围为0°C至70°C（商业级），避免在超出此范围的环境中使用。
8. 调试与测试
   功能测试：在开发过程中，进行充分的功能测试和压力测试，确保所有模块正常工作。
   调试工具：使用逻辑分析仪、示波器等工具进行调试，观察信号波形，帮助排查问题。
9. 可靠性与安全性
   防静电：在处理芯片时，佩戴防静电手环或使用防静电工作台，避免静电放电（ESD）损坏芯片。
   电路保护：在电源和I/O端口添加保护电路（如TVS二极管、保险丝等），以提高电路的抗干扰能力和安全性。
10. 特殊功能寄存器（SFR）
    寄存器配置：在使用定时器、串口、中断等特殊功能时，正确配置相关的特殊功能寄存器（SFR），以确保功能正常运行。
    中断优先级：合理设置中断优先级，避免高优先级中断长时间占用CPU资源，导致低优先级中断无法响应。
11. 低功耗模式
    空闲模式：在不需要全速运行时，可以进入空闲模式以降低功耗。
    掉电模式：在长时间不使用时，可以进入掉电模式以进一步降低功耗，但需注意在此模式下只有外部中断或硬件复位才能唤醒芯片。

LCD1602液晶屏的特点：

LCD1602液晶屏是一种常见的字符型液晶显示模块，具有以下更详细的特点：

1. 显示特性:

字符矩阵: 每个字符由 5x8 或 5x10 的点阵组成。 这意味着你可以通过控制这些点来显示不同的字符。
显示容量: 16 字符/行 x 2 行。总共 32 个字符的显示空间。
可视角度: 通常在一定范围内具有良好的可视角度，但视角过大或过小可能会导致对比度下降或显示模糊。
对比度调节: 大多数 LCD1602 模块都带有对比度调节功能，可以通过一个电位器来调节显示的清晰度。
可定制字符 (CGRAM): LCD1602 允许用户自定义少量字符，通常是 8 个。 这允许你显示一些简单的符号或图形，但自定义过程相对复杂。
2. 接口特性:

并行接口: LCD1602 使用并行接口进行数据传输。 这意味着多个数据位同时传输，通常使用 4 位或 8 位数据线。
4 位模式: 节省 I/O 口线，但数据传输速度较慢。
8 位模式: 数据传输速度较快，但占用更多的 I/O 口线。
控制信号: 主要的控制信号包括：
RS (Register Select): 用于选择是写入指令寄存器还是数据寄存器。
RW (Read/Write): 用于选择是读取 LCD 的数据还是向 LCD 写入数据。
E (Enable): 使能信号，用于启动数据传输。
背光控制: 有些 LCD1602 模块带有背光控制引脚，可以通过控制该引脚来开关背光。
3. 控制器特性 (HD44780 兼容):

指令集: HD44780 控制器有一套标准的指令集，用于控制 LCD 的各种功能，例如：
清屏: 清除 LCD 上的所有显示内容。
光标控制: 控制光标的移动和显示方式。
显示模式设置: 设置显示模式，例如光标是否闪烁，字符是否移动等。
初始化: 对 LCD 进行初始化，设置显示模式和接口方式。
数据读写: 通过控制 RS 和 RW 信号，可以读取 LCD 的状态和数据，也可以向 LCD 写入指令和数据。
忙标志: HD44780 控制器会设置一个忙标志，用于指示 LCD 是否正在执行操作。 在写入指令或数据之前，需要先读取忙标志，确保 LCD 处于空闲状态。
4. 电气特性:

工作电压: 通常为 5V，也有 3.3V 的版本。
工作电流: 较低，通常在几毫安到几十毫安之间。
背光电流: 背光电流相对较高，取决于背光的类型和亮度。
5. 优缺点:

优点:
易于使用：控制方式简单，容易上手。
价格低廉：成本较低，适合各种应用。
功耗低：适合电池供电的应用。
显示清晰：能够清晰地显示字符。
尺寸小巧：便于集成到各种设备中。
缺点:
显示内容有限：只能显示 ASCII 字符，无法显示复杂的图形或汉字。
可视角度有限：视角过大或过小可能会导致显示效果不佳。
响应速度较慢：与 OLED 等显示技术相比，响应速度较慢。
需要外部控制器：需要使用 HD44780 兼容的控制器进行驱动。

L298特点：

1.高驱动能力：L298具有高驱动电流能力，能够提供最高4安培的峰值输出电流。这使得它可以驱动较大功率的直流电机，适用于许多高性能应用。
2.双全桥结构：L298具有双全桥结构，即两个独立的H桥电路，可以分别控制两个直流电机的运行方向和速度。这种结构使得同时控制多个电机变得更加方便。
3.输入控制灵活：L298的输入控制接口可以使用标准的逻辑电平（TTL或CMOS）来控制电机的运行。它可以接受脉冲宽度调制（PWM）信号来实现速度控制，并且支持正向、反向和制动模式的控制。
4.内置保护功能：L298具有内置的过流保护和过温保护功能，可以保护芯片和外部电路免受损坏。当输出电流超过设定值或芯片温度过高时，保护功能会自动触发。
5.低功耗待机模式：L298具有低功耗待机模式，可以通过控制输入信号将芯片置于低功耗状态。这有助于节省电能和延长电池寿命。
6.多种封装形式：L298可提供不同的封装形式，如多引脚直插式封装（DIP）和表面贴装技术（SMT）封装。这使得L298适应不同应用的安装需求。
