一、什么是用例图：

     用例图展现了一组用例、参与者以及他们之间的关系。可以用用例图描述系统的静态使用情况。用例视图是从软件产品外部特性描述的视图，是从用户的角度而不是开发者的角度来描述对软件产品的需求，分析产品所需要的功能和动态行为，因此对整个软件开发过程而言，用例图是至关重要的，他的正确与否直接影响到用户对最终产品的满意程度。

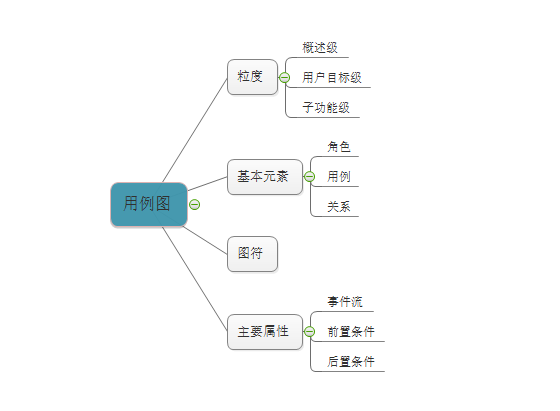

用例图的主要内容：



二、基本元素：

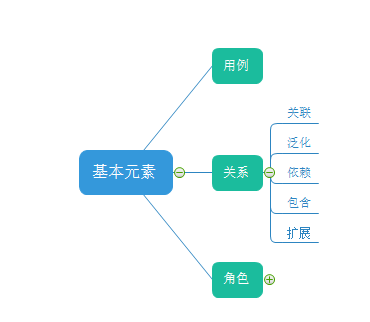

      用例图的基本元素有三个：分别是角色、用例、关系。在这里用一张导图来展示：





    三个组成部分：用例，角色，关系。小人和用例之间的有方向的线段表示关系。角色可以进行用户输入，也可以被动的接受信息。

     如何发现角色：角色可以是直接使用系统的那些人员，包括维护人员，也可以是与本系统相连外设或者系统。在确定系统的参与着时可以通过以下几个问题来考虑：

  1、谁或为什么使用这个系统；

  2、交互中，他们扮演什么角色；

  3、谁安装系统；

  4、谁启动和关闭系统；

  5、谁维护系统；

  6、与该系统交互的是什么系统；

  7、谁从系统中获得信息；

  8、谁提供信息给系统；

  9、有什么事发生在固定事件；

       用例是对一个系统或者一个应用的一种单一的使用方式所作的描述，是关于单个活动在参与系统对话中所执行的处理行为的陈述序列。用例表达了系统的功能和所提供的服务。识别用例时可以通过以下几个问题来判断；

   1、特定参与者希望系统提供什么功能；

   2、系统是否存储和检索信息，如果是，这个行为由那个参与者触发；

   3、当系统改变时，通知参与者吗；

   4、存在影响系统的外部事件吗；

   5、是哪个参与者通知系统这些事件；

三、主要属性：

 1、事件流：描述一个用例在执行者与系统之间的交互过程。这个过程包含多个分支：

        基本流：对用例中常规和预期路径的描述。

        备选流：由于受到其他因素影响，用例执行了其他的路径。如：我们常用的错误处理。

 2、前置条件：是该用例执行的前提条件，用来描述在什么条件下可以开始执行一个事件流。

 3、后置条件；说明用例结束时系统的状态。

四、 用例间的关系：

   1、泛化关系：

      指一个用例可以被特别列举为一个或多个子用例，这被称为用例泛化。这里的泛化跟上片博客中讲到的泛化关系没有什么区别，在这里就不重新详细说明了，下边重点说明包含（include）和扩展（extend）关系。

  2、包含（include）关系：

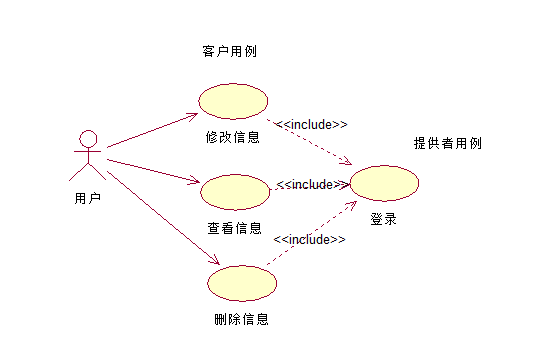

     包含关系把几个用例的公共步骤分离成一个单独的被包含用例。把包含用例称为客户用例，被包含用例称为提供者用例，包含用例提供功能给客户用例。比如说：我们在进行操作为：修改个人信息、查看个人信息、删除个人信息，在进行这几个操作时都要进过登录才行，那么这个登录就是个被包含用例，用例图应该这样画：

  3、扩展（extend）关系：

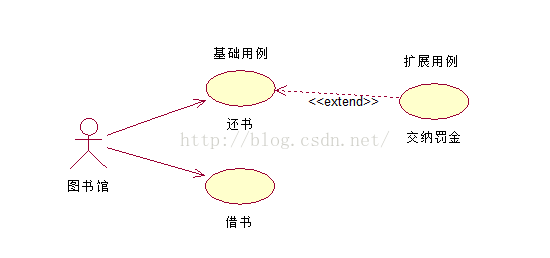

       扩展关系是把新行为插入到已有的用例的方法。扩展方法为处理异常或构建灵活系统框架提供了一种有效的方法。例如：我们借的图书馆的书，在归还时如果超过一个月就要交钱。那在系统的体现就是“收钱”是“归还”的一个扩展用例。基础用例是“归还”，画图如下：

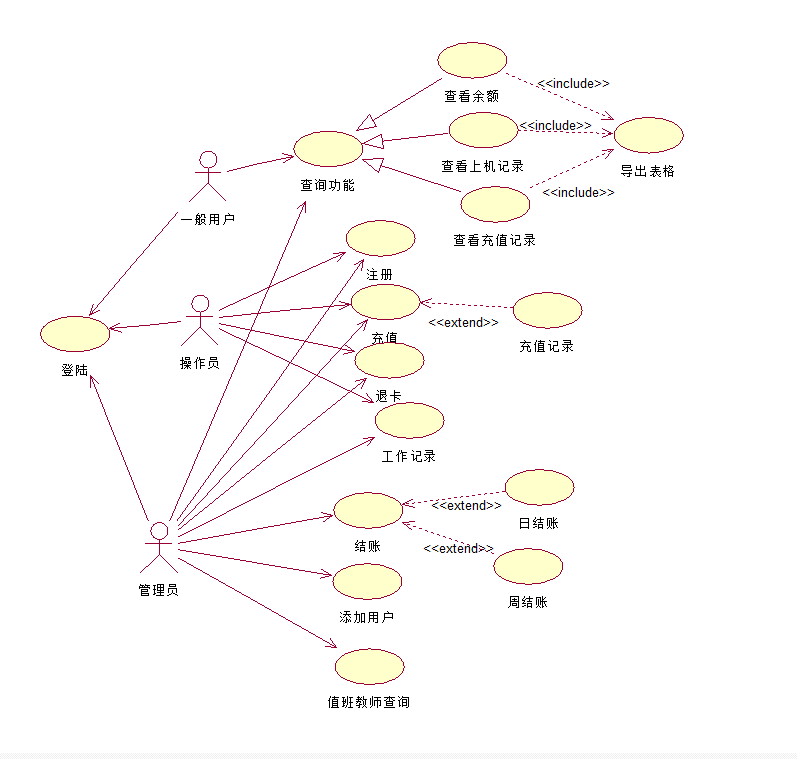

   上边是用例图的一些基本的知识总结，下边附上一幅自己画的机房收费系统的用例图，如果有什么不多的地方，欢迎大家指正!
